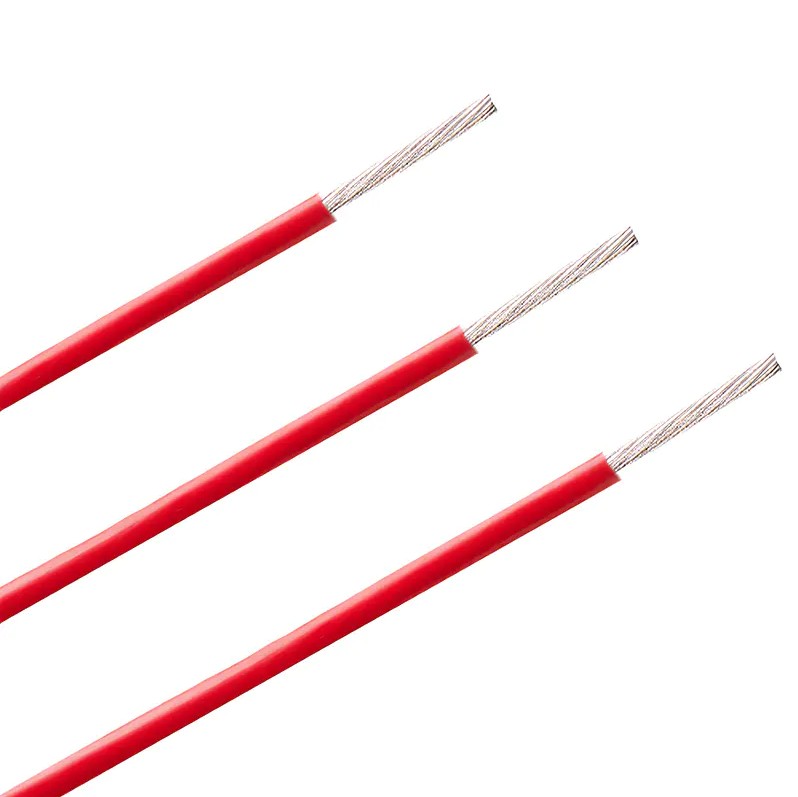

Cos'è il filo di teflon? Guida alla selezione dei cavi in fluoroplastica

In ambienti esigenti con intervalli di temperatura da Da -65°C a 260°C , Filo di teflon (filo isolato in fluoroplastica) è diventato un materiale di supporto per il settore aerospaziale, veicoli di nuova energia, apparecchiature mediche e produzione di semiconduttori, grazie alla sua eccezionale inerzia chimica e prestazioni dielettriche. Rispetto ai fili isolati in PVC o XLPE, l'isolamento in Teflon raggiunge valori di tensione più elevati con spessori di parete più sottili, consentendo alle apparecchiature di ottenere sia un'elevata affidabilità che vantaggi di leggerezza in uno spazio limitato.

Tre sistemi di materiali principali del filo di teflon

Il teflon non è un singolo materiale ma comprende tre fluoroplastici: PTFE, FEP e PFA. Ciascuno differisce in termini di temperatura nominale, metodo di lavorazione e proprietà meccaniche e una selezione errata avrà un impatto diretto sulla durata e sulla sicurezza dell'apparecchiatura.

Filo in PTFE (politetrafluoroetilene).

Il PTFE offre le prestazioni termiche più eccezionali tra i fluoroplastici, con una temperatura operativa continua di 260°C . A causa della sua viscosità del fuso estremamente elevata, non può essere lavorato mediante estrusione convenzionale e viene invece prodotto attraverso avvolgimento e sinterizzazione del nastro . Questo processo conferisce al filo in PTFE una deformazione del flusso a freddo estremamente bassa e un assorbimento di umidità prossimo allo zero, rendendolo ideale per scenari di cablaggio fisso esposti a vapore ad alta temperatura o mezzi chimici per periodi prolungati.

Filo FEP (etilene propilene fluorurato).

Il FEP può essere lavorato mediante estrusione a fusione con una temperatura operativa continua di 200°C . Pur mantenendo una stabilità chimica paragonabile al PTFE, offre una maggiore rigidità dielettrica e un migliore rapporto costo-efficacia, rendendolo il tipo di filo in Teflon più utilizzato per cavi sensore, linee di segnali di controllo e cablaggi industriali a lunga distanza.

Filo in PFA (perfluoroalcossi).

PFA combina il Resistenza alla temperatura di 260°C del PTFE con la lavorabilità per estrusione del FEP, dimostrando allo stesso tempo tenacità meccanica superiore e una maggiore durata della flessione alle alte temperature. Questa caratteristica lo rende la scelta preferita per il cablaggio di parti mobili nelle apparecchiature di produzione di semiconduttori.

La tecnologia di placcatura dei conduttori determina l'affidabilità alle alte temperature

I materiali isolanti in teflon richiedono una lavorazione ad alta temperatura, durante la quale i conduttori in rame nudo sono altamente suscettibili all'ossidazione, con conseguente conduttività degradata o addirittura guasto dei contatti. Pertanto, la scelta della placcatura del conduttore è direttamente collegata al tipo di materiale isolante ed è un fattore critico per garantire un funzionamento stabile a lungo termine del filo in teflon.

• Rame argentato (SPC): Migliora significativamente la conduttività e previene efficacemente l'ossidazione sottostante 200°C ; configurazione standard per cavi FEP ad alta frequenza.
• Rame nichelato (NPC): Lo strato di nichel forma una robusta barriera termica ed è la scelta necessaria per il funzionamento dei fili in PFA e PTFE 260°C .
• Rame stagnato: Una soluzione conveniente per Filo FEP in funzionamento continuo di seguito 150°C .

I processi di cordatura dei conduttori devono seguire rigorosamente gli standard ASTM e UL per garantire la massima flessibilità evitando al contempo la penetrazione di sostanze chimiche o umidità lungo il nucleo del conduttore.

Valore applicativo del filo di teflon in quattro settori critici

Filo di teflon non è un cavo per uso generico ma una soluzione specializzata per condizioni estreme. I seguenti quattro settori dipendono maggiormente da esso e impongono i requisiti di prestazione più severi.

Veicoli a nuova energia e sistemi di batterie

Nei veicoli elettrici, gli ambienti interni del sistema di gestione della batteria (BMS) e del vano motore superano spesso i limiti 150°C , pur essendo esposti a mezzi corrosivi come olio, liquido dei freni ed elettrolito. La resistenza agli oli e ai carburanti di Teflon Wire e l'ampio intervallo di temperature gli consentono di soddisfare i requisiti di vita progettuale dei veicoli oltre 20 anni .

Attrezzature mediche e di laboratorio

Il materiale in Teflon è biocompatibile e può sopportare cicli ripetuti di sterilizzazione in autoclave. Nel cablaggio interno di strumenti chirurgici, apparecchiature diagnostiche e analizzatori di laboratorio, il filo in Teflon mantiene l'integrità dell'isolamento dopo molteplici sterilizzazioni, prevenendo tempi di fermo dell'apparecchiatura o rischi per la sicurezza causati da guasti all'isolamento.

Comunicazioni aerospaziali e ad alta frequenza

Le apparecchiature aerospaziali sono estremamente sensibili al peso. L'elevatissima rigidità dielettrica del Teflon consente di ridurre lo spessore dell'isolamento a 1/3 a 1/2 quello dei materiali tradizionali, riducendo significativamente il peso del cablaggio a tensioni nominali equivalenti. Nel frattempo, la sua costante dielettrica bassa e il basso fattore di perdita lo rendono un materiale isolante ideale per i cavi di comunicazione a radiofrequenza (RF).

Attrezzature per la produzione di semiconduttori

Il cablaggio interno di bracci robotici, piattaforme di riscaldamento e camere a vuoto nelle apparecchiature per la lavorazione dei wafer semiconduttori richiede che i cavi raggiungano milioni di cicli flessibili a temperature comprese tra 200°C e 260°C . Il filo PFA, con la sua tenacità alle alte temperature e resistenza all'usura, è diventato la configurazione standard per lo spostamento dei cavi in ​​questo campo.

Come selezionare il filo di teflon giusto per il tuo progetto

La scelta del filo in Teflon richiede una valutazione completa su quattro dimensioni: temperatura, ambiente chimico, frequenza del movimento meccanico e prestazioni elettriche. Il seguente quadro decisionale aiuta gli ingegneri a restringere rapidamente le loro opzioni:

1. Se la temperatura operativa ≤ 200°C con flessioni frequenti, dare la priorità FEP Wire ;
2. Se la temperatura di funzionamento ≤ 260°C con cablaggio statico o mobile a bassa frequenza, selezionare Filo in PTFE ;
3. Se la temperatura di funzionamento ≤ 260°C con parti mobili ad alta frequenza, selezionare Filo PFA ;
4. Se i cavi necessitano di un'immersione a lungo termine in liquidi chimici, escludere le strutture avvolte da nastro in PTFE e dare priorità ai tipi estrusi in FEP o PFA.

Inoltre, tutti i fili in Teflon presentano tassi di degassamento estremamente bassi entro gli intervalli di temperatura nominali; la decomposizione del materiale e il rilascio di gas in tracce si verificano solo quando le temperature superano 400°C . Pertanto, in condizioni operative normali, il filo in Teflon non presenta alcun problema in termini di contaminazione volatile.

Conservazione e affidabilità a lungo termine di Filo di teflon

Il materiale Teflon stesso non si ossida, non diventa fragile o si degrada sotto l'esposizione ai raggi UV, offrendo un quasi durata di conservazione indefinita in condizioni di magazzino standard. I dati misurati mostrano che il filo in Teflon conservato correttamente mantiene le prestazioni elettriche e meccaniche complete anche dopo Dai 30 ai 50 anni . Questa caratteristica riduce significativamente la pressione sulla rotazione delle scorte di pezzi di ricambio, in particolare per i settori con lunghi cicli di manutenzione come quello aerospaziale e dell'energia nucleare.
