Cos'è un cavo di controllo del verricello? Struttura, specifiche e usi

Risposta diretta: Un cavo di controllo del verricello è un cavo multipolare rinforzato progettato per resistere all'avvolgimento costante attorno a un tamburo trasportando contemporaneamente la potenza del motore e i segnali di controllo. A differenza di un cavo di controllo standard, combina un elemento ad alta resistenza alla trazione, una treccia antitorsione e una guaina resistente all'abrasione in modo che i conduttori all'interno non si allunghino, si torciscano o si rompano mai durante migliaia di cicli di avvolgimento.

Ciò che distingue un cavo per verricello da un normale cavo di controllo

Un argano si trova nel punto in cui la forza meccanica e il controllo elettrico si incontrano. Ogni volta che il tamburo gira, il cavo che lo alimenta viene allungato, attorcigliato e trascinato sui rulli, e deve continuare a farlo per anni senza perdere l'integrità del segnale. Ecco perché il rinforzo meccanico è importante tanto quanto la qualità del conduttore. Un cavo costruito per installazione fissa si affatica rapidamente in questo ambiente, mentre un cavo di controllo del verricello appositamente costruito è progettato dal centro verso l'esterno per assorbire la forza di trazione prima che raggiunga il rame.

In pratica ciò significa che il cavo viene giudicato non solo in base alla sua tensione nominale e più in base a come si comporta sotto flessioni ripetute, shock da freddo e pressione del tamburo. Si prevede che un cavo classificato per temperature comprese tra -60 e 200 gradi Celsius, ad esempio, rimanga flessibile su un ponte offshore in inverno e stabile sul braccio di una gru sotto il sole diretto estivo senza che il rivestimento si indurisca o si ammorbidisca fuori specifica.

All'interno del cavo: rinforzo e scelte dei materiali

La seguente ripartizione mostra come ogni requisito prestazionale viene affrontato strutturalmente, anziché semplicemente migliorando l'isolamento.

Requisito	Soluzione strutturale	Risultato
Carico di trazione sul tamburo	Elemento centrale di rinforzo in aramide o acciaio	Impedisce l'allungamento dei conduttori in rame sotto trazione
Torsione durante l'avvolgimento	Treccia in aramide o poliestere con bilanciamento della torsione	I conduttori mantengono la loro posizione di disposizione sulle pulegge
Flessibilità climatica fredda	Rivestimento in gomma siliconica o TPU specializzato	Rimane flessibile fino a -60 gradi Celsius
Attrito su tamburo e rulli	Strato esterno in fluoroplastica modificata	Resiste all'abrasione per migliaia di cicli
Petrolio, acqua salata, esposizione chimica	Mescola guaina resistente ai fluidi	Previene il rigonfiamento e la corrosione della giacca

Perché l'avvolgimento costante è la prova più difficile che un cavo deve affrontare

Controllo della torsione tramite riempitivi intrecciati

Ogni avvolgimento attorno ad un tamburo introduce una piccola forza di torsione. Se non gestita, quella forza si accumula e fa sì che i conduttori migrino fuori posizione, una modalità di guasto nota come gabbia per uccelli. Una treccia tessile posizionata tra il nucleo interno e la guaina esterna agisce come un ammortizzatore di torsione, distribuendo uniformemente il carico di torsione in modo che il rivestimento interno rimanga esattamente dove è stato estruso, ciclo dopo ciclo.

Conduttori in rame stagnato a filamento fine

La scelta del conduttore conta tanto quanto la giacca. Il rame stagnato a trefoli sottili di Classe 5 o Classe 6 offre ai singoli trefoli abbastanza libertà di scivolare l'uno contro l'altro durante la piegatura, riducendo lo stress interno e prolungando la durata della flessibilità. La stagnatura aggiunge anche uno strato di resistenza alla corrosione che è importante in ambienti carichi di sale o umidi, dove il rame nudo si ossiderebbe e aumenterebbe la resistenza nel tempo.

Prodotti di cavo ad alte prestazioni correlati

I cavi di controllo dell'argano condividono tecniche e materiali di produzione con molti altri cavi della nostra gamma di cavi flessibili e per alte temperature. Di seguito sono riportati i prodotti correlati costruiti sugli stessi principi di rinforzo e isolamento.

Cavo di controllo del verricello Cavi Flessibili Industriali

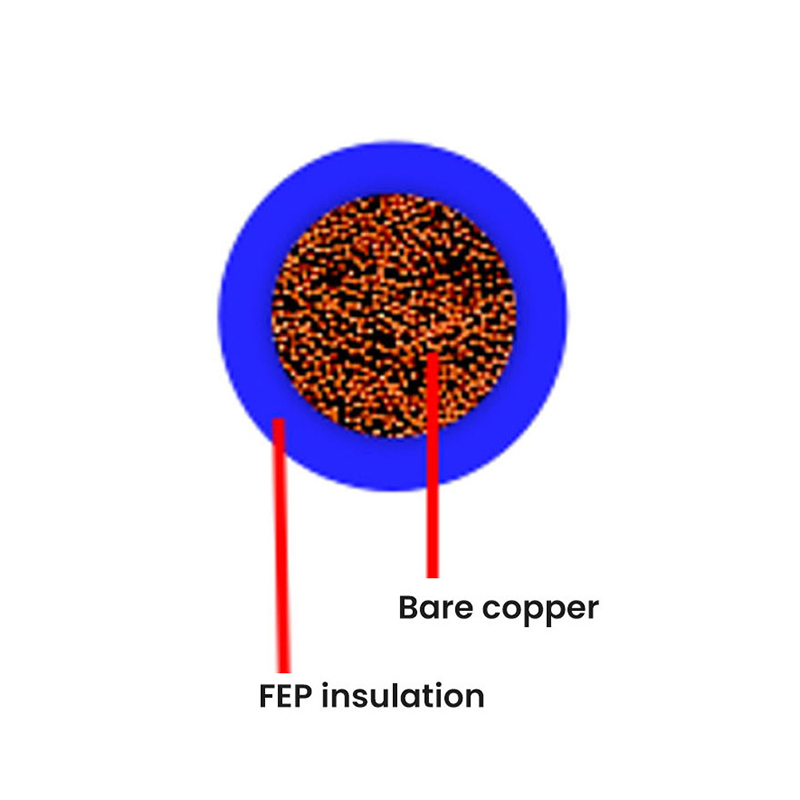

Filo in teflon FEP AF200-X Cavo per alte temperature

Filo in teflon AF250 PFA Cavo per alte temperature

Filo in teflon PTFE AFR250 Cavo per alte temperature

Filo in gomma siliconica AGR Cavo per alte temperature

Dove vengono messi in funzione questi cavi

01 Ponti marittimi e offshore: argani di coperta e attacchi ROV che devono resistere all'elevata pressione idrostatica e alla continua esposizione all'acqua salata.
02 Ascensori per miniere e costruzioni: gru a torre e sistemi di sollevamento che funzionano in condizioni di elevata polvere e abrasione.
03 Attrezzatura di soccorso d'emergenza: comandi della scala dei camion dei pompieri e argani del soccorso alpino che non devono guastarsi sotto carico.
04 Esplorazione geofisica: cavi per verricelli sismici costruiti per climi polari o desertici remoti con sbalzi di temperatura estremi.

Seleziona il cavo del verricello giusto per la tua attrezzatura

Quattro fattori determinano se un cavo del verricello durerà per tutta la vita utile prevista piuttosto che rompersi presto sul tamburo:

Raggio minimo di avvolgimento: Il superamento del raggio consigliato, in genere da 8 a 10 volte il diametro esterno del cavo, sottopone a sollecitazione eccessiva l'isolamento esterno e riduce la durata. Verificare il diametro del tamburo rispetto alla classificazione del produttore del cavo prima dell'installazione.

Intervallo di temperatura del sito operativo: un cavo classificato solo per uso interno standard si spezzerà in condizioni polari o ad alta quota. Abbina il materiale della giacca agli estremi stagionali effettivi che l'attrezzatura vedrà.

Esigenze combinate di alimentazione e segnale: i progetti ibridi compositi possono trasportare i nuclei di alimentazione del motore insieme a coppie di segnali schermati o fibre ottiche in un unico cavo di avvolgimento, evitando la necessità di due linee separate sullo stesso tamburo.

Requisiti di certificazione: per i progetti transfrontalieri, verificare che il cavo sia dotato delle certificazioni richieste nel mercato di destinazione, come UL, CE, CCC o RoHS, insieme alla certificazione di produzione ISO9001 o IATF16949.

Domande frequenti

Qual è lo scopo del membro della forza centrale?

L'elemento di rinforzo centrale, solitamente in fibra aramidica o acciaio, assorbe la forza di trazione del tamburo. Senza di esso, quella forza verrebbe trasportata dagli stessi conduttori di rame, allungandoli, riducendo la sezione effettiva del filo e aumentando la resistenza elettrica fino al cedimento del cavo.

Il cavo di un verricello può rimanere flessibile in condizioni sotto zero?

Sì, quando la giacca è realizzata in gomma siliconica specializzata anziché in PVC standard. I cavi del verricello rivestiti in silicone rimangono flessibili fino a circa -60 gradi Celsius, mentre i rivestimenti in PVC o in gomma standard si irrigidiscono e si spezzano a temperature molto più miti.

È possibile combinare le linee di alimentazione e di segnale in un unico cavo del verricello?

SÌ. I design dei cavi compositi raggruppano i nuclei di alimentazione con coppie di segnali schermati o elementi in fibra ottica all'interno di un rivestimento ad alta resistenza, fornendo sia la potenza del motore che il feedback del sensore attraverso un'unica linea di avvolgimento anziché due.

Perché il diametro del tamburo è importante per la durata del cavo?

L'avvolgimento di un cavo attorno a un tamburo più piccolo del raggio minimo nominale sollecita l'isolamento esterno ad ogni ciclo. I cavi progettati con conduttori a filo sottile extra flessibili possono tollerare diametri di tamburo più stretti pur raggiungendo una lunga durata di piegatura.
